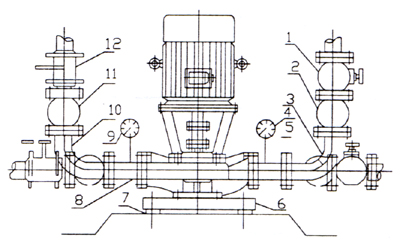

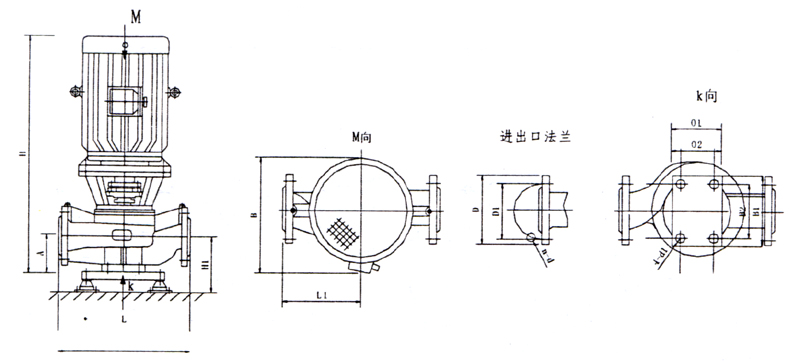

ISGB-1、配IS型聯接板，加隔振器安裝
|

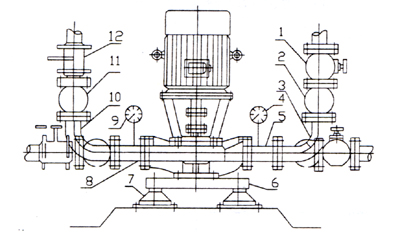

ISGB-2、配IS型聯接板，加隔振墊安裝
|
1．進口閥門 2．進口撓性接頭 3．進口彎管
4．進口壓力表 5．進口直管取壓段 6．IS型聯接板
7．隔振器 8．出口直管取壓段 9．出口壓力表
10．出口彎管 11．出口撓性接頭 12．出口閥門
|
1．進口閥門 2．進口撓性接頭 3．進口彎管
4．進口壓力表 5．進口直管取壓段 6．IS型聯接板
7．隔振器 8．出口直管取壓段 9．出口壓力表
1O．出口彎管 11．出口撓性接頭 12．出口閥門
|

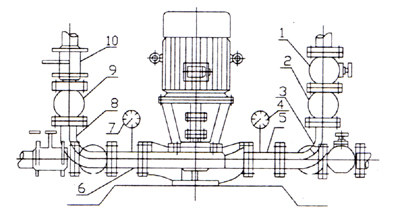

ISGB-3、配IS型聯接板安裝
|

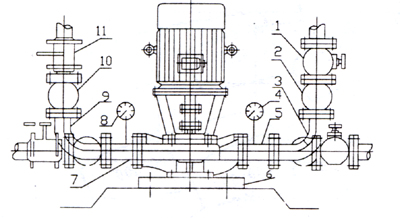

ISGB-4、直接安裝
|
1．進口閥門 2．進口撓性接頭 3．進口彎管
4．進口壓力表 5．進口直管取壓段 6．IS型聯接板
7．出口直管取壓段 8．出口壓力表 9．出口彎管
10．出口撓性接頭 11．出口閥門
|
1．進口閥門 2．進口撓性接頭 3．進口彎管
4．進口壓力表 5．進口直管取壓段 6．出口直管取壓段
7．出口壓力表 8．出口彎管 9．出口撓性接頭
10．出口閥門
|
