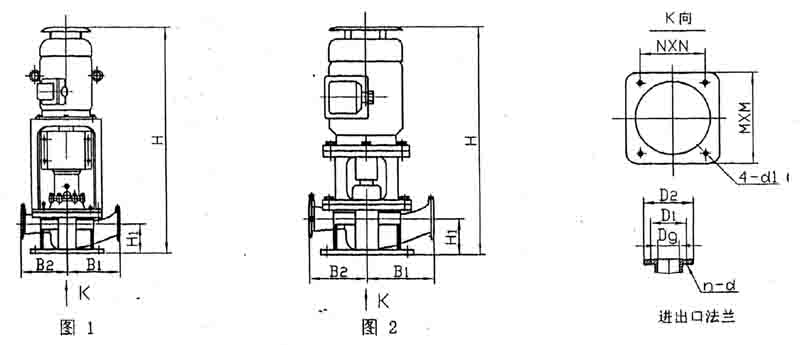

安  裝  尺  寸

進  口  法  蘭

出  口  法  蘭

型  號

H

H1

B1

B2

M

N

4-d1

Dg

D1

D2

n-d

Dg

D1

D2

n-d

CLH25-25-6.5

400

55

95

95

120

90

12

25

73

105

4-M12

25

73

105

4-M12

CLH40-32-2

636

80

175

170

200

165

15

40

110

150

4-M16

32

100

140

4-ф18

CLH40-32-2.5

761

100

205

200

220

185

15

40

110

150

4-M16

32

100

140

4-ф18

CLH40-32-3

656

80

175

170

200

165

15

40

110

150

4-M16

32

100

140

4-ф18

CLH40-32-3.5

465

75

175

170

200

165

15

40

110

150

4-M16

32

100

140

4-ф18

CLH40-32-5

590

80

150

150

200

165

15

40

110

150

4-M16

32

100

140

4-ф17.5

CLH50-32-2

893

100

240

220

240

210

15

50

125

165

4-M16

32

100

140

4-ф18

CLH50-32-3

793

100

240

220

240

210

15

50

125

165

4-M16

32

lOO

140

4-ф18

CLH50-32-3.5

751

90

195

195

220

185

15

50

125

165

4-M16

32

100

140

4-ф18

CLH50-32-4.5

625

85

160

150

200

165

15

50

125

165

4-M16

32

100

140

4-ф18

CLH50-32-6.5

595

85

160

150

200

165

15

50

125

165

4-M16

32

100

140

4-ф18

CLH50-40-7

643

90

170

160

200

165

15

50

125

165

4-M16

40

11O

150

4-ф18
