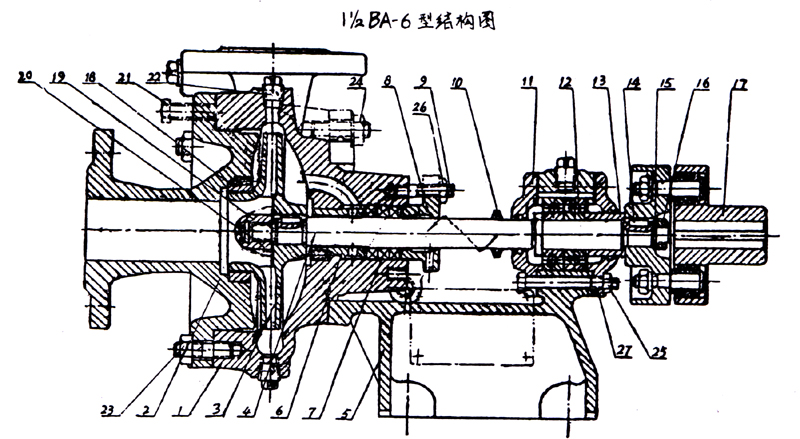

五、BA型水泵結構圖(圖1)

1.泵體    2.泵蓋    3.葉輪  4.軸    5.托架    6.填料套

7.填料    8.填料壓蓋9.雙頭螺栓10.擋水圈  11.軸承端蓋12.滾珠軸承

13.擋套  14.健    15.止退墊圈    16.小圈螺母17.聯軸器18.密封環

19.葉輪螺母20.外舌止退墊圈21.螺釘22.四方螺塞23.24.25.26六角螺母

27.軸承端蓋

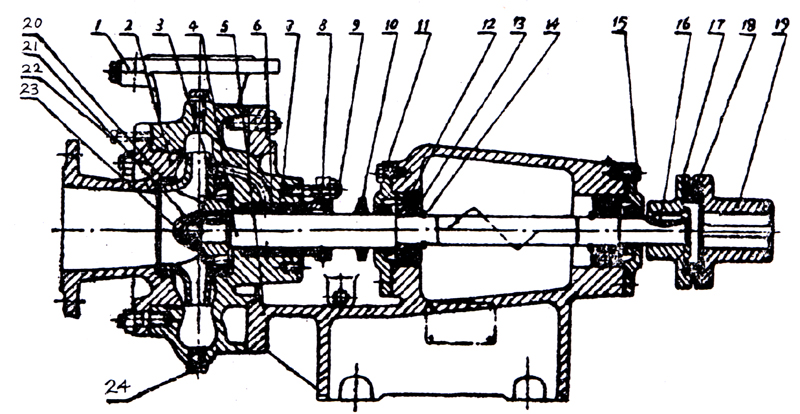

1.泵體    2.泵蓋    3.葉輪    4.軸    5.托架    6.填料環

7.填料  8.填料壓蓋9.雙頭螺栓10.擋水圈11.軸承端蓋12.滾動軸承

13.擋油環    14.軸用彈性擋圈  15.螺栓16.健  17.泵聯軸器    18.彈性塊

19.電機聯軸器20.密封環21.葉輪螺母22.螺釘23.外舌止退墊圈24.六角頭螺塞
