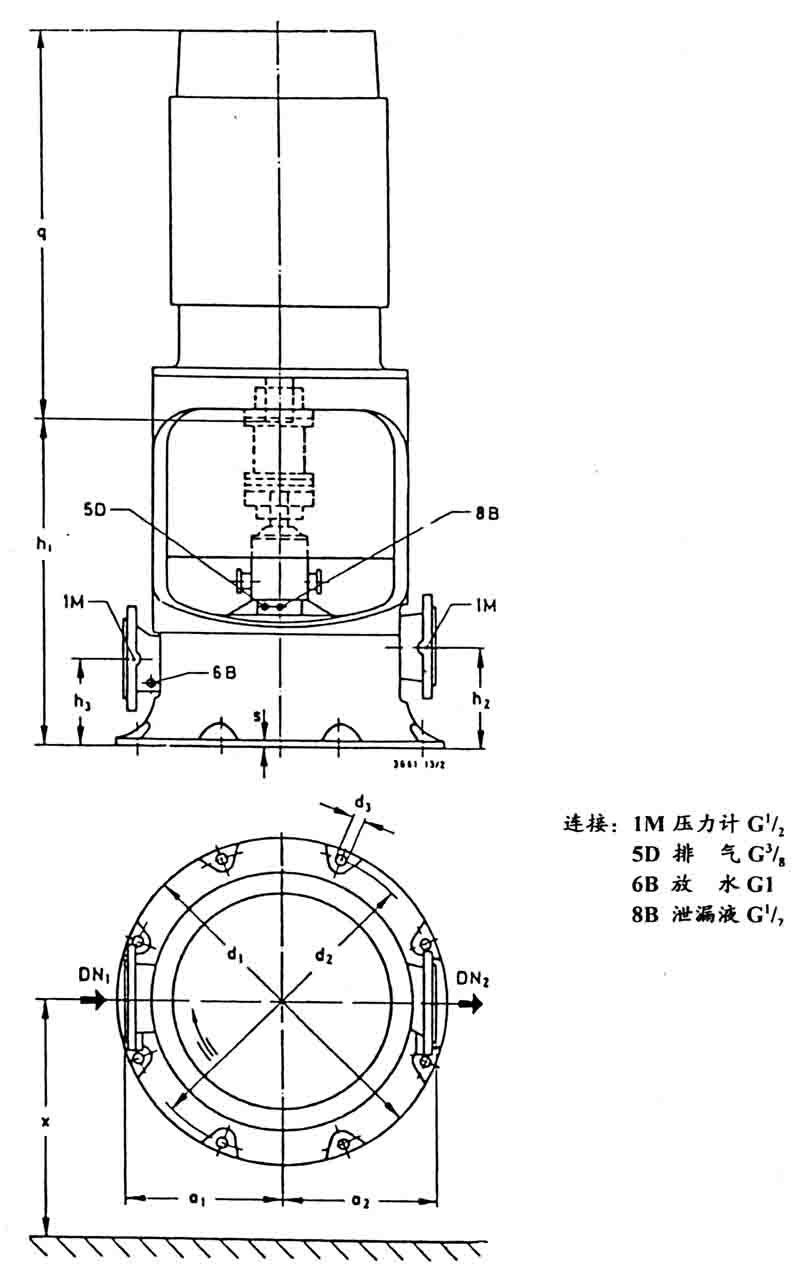

3．RSV80-220，100-220，125-220，125-270，150-220和150-270型泵形外形圖及安裝尺寸表。
尺寸mm(未驗證)
|
|
|
|
泵 尺 寸 |
泵腳尺寸 |
位置 |
|||||||
|
型 號 |
DN1 |
DN2 |
a1 |
a2 |
h1 |
h2 |
h3 |
d1 |
d2 |
d3 |
S |
尺寸 × |
|
80-220 100-220 125-220 125-270 150-220 150-270 |
80 100 125 125 150 150 |
80 100 125 125 150 150 |
350 350 350 425 425 425 |
350 350 350 425 425 425 |
672.5 711 717 836 840 827 |
220 220 220 295 295 295 |
185 185 185 225 225 225 |
650 650 650 900 900 900 |
600 600 600 850 850 850 |
22 22 22 27 27 27 |
22 22 22 25 25 25 |
535 550 550 650 600 650 |
尺寸q按電機尺寸
法蘭聯接尺寸根據DIN2501 PNl6
