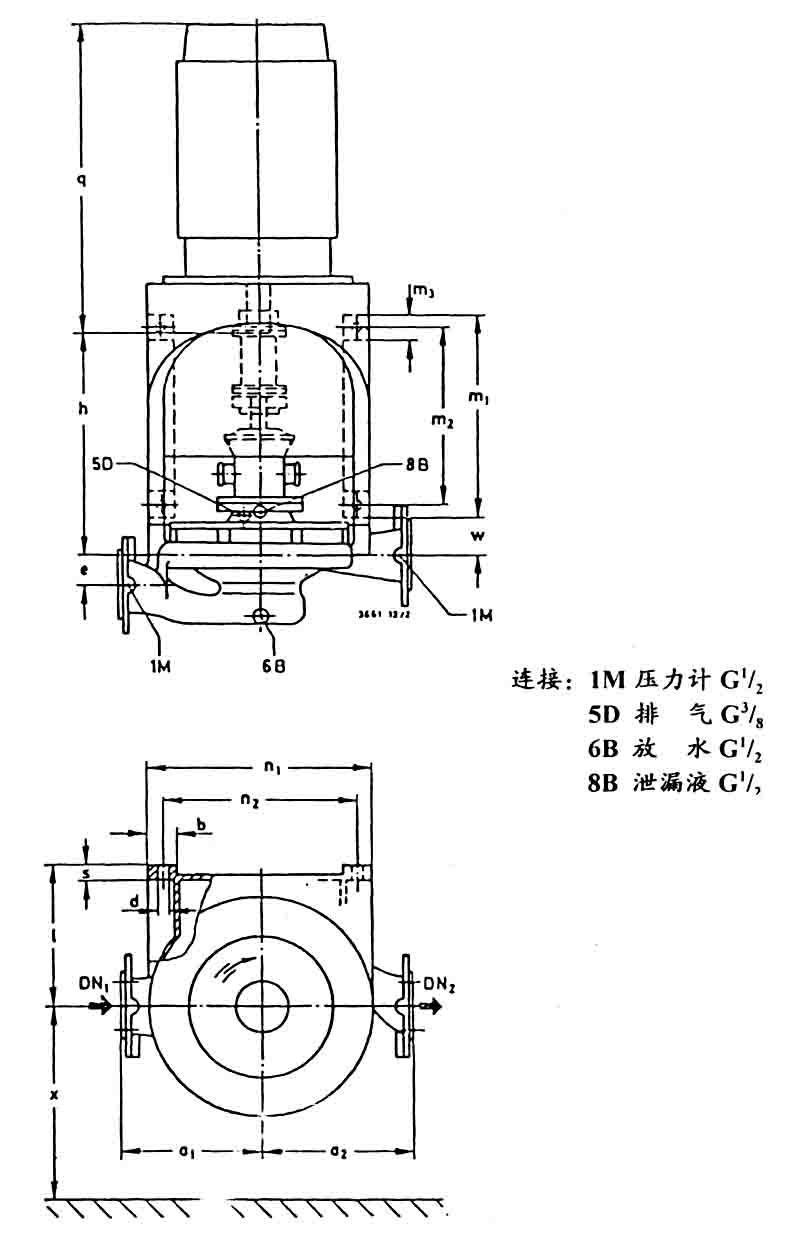

2．RSVW65-200至80-200，80-280至100-00，100-280至125-200，125-280和125-350型泵外形圖及安裝尺寸表：
尺寸mm(未驗證)
|
|
|
|
泵尺寸 |
泵 腳 尺 寸 |
尺寸位置 |
||||||||||||
|
型號 |
DN1
|
DN2 |
a1 |
a2 |
e |
h |
l |
b |
d |
m1 |
m2 |
m3 |
n1 |
n2 |
S |
W |
X |
|
6S-200 65-280 65-300 65-350 |
65 65 65 65 |
65 65 65 65 |
260 290 300 325 |
260 290 300 325 |
50 50 50 65 |
412 452.5 452.5 453.5 |
250 260 260 290 |
50 50 50 55 |
18 18 18 22 |
380 410 430 445 |
320 350 370 375 |
50 50 50 60 |
395 425 470 515 |
355 385 430 475 |
22 22 22 25 |
59 68 67.5 60 |
475 520 580 645 |
|
80-200 80-280 80-300 80-350 |
80 80 80 80 |
80 80 80 80 |
260 290 300 325 |
260 290 300 325 |
65 65 65 65 |
455 453.5 453 489.5 |
250 260 260 290 |
50 50 50 55 |
18 18 18 22 |
380 410 430 445 |
330 350 370 375 |
50 50 50 60 |
395 425 470 515 |
355 385 430 475 |
22 22 22 25 |
77 69 68 68 |
475 520 580 650 |
|
100-200 1OO-280 1OO-300 100-350 |
100 100 100 100 |
100 100 100 100 |
290 290 300 325 |
275 300 325 350 |
50 65 65 65 |
457 456.5 490.5 490 |
250 260 260 290 |
50 50 50 55 |
18 18 18 22 |
380 410 430 445 |
330 350 370 375 |
50 50 50 60 |
395 425 470 515 |
355 385 430 475 |
22 22 22 25 |
79 77 75 68.5 |
490 530 590 655 |
|
125-200 125-280 125-150 |
125 125 125 |
125 125 125 |
290 290 325 |
300 325 375 |
65 65 80 |
461 494.5 500 |
250 260 290 |
50 50 55 |
18 18 22 |
380 410 445 |
330 350 375 |
50 50 60 |
395 425 515 |
355 385 475 |
22 22 25 |
83 86.5 78.5 |
500 535 665 |
尺寸q根據電機尺寸
法蘭聯接尺寸根據DIN2501，PN10
