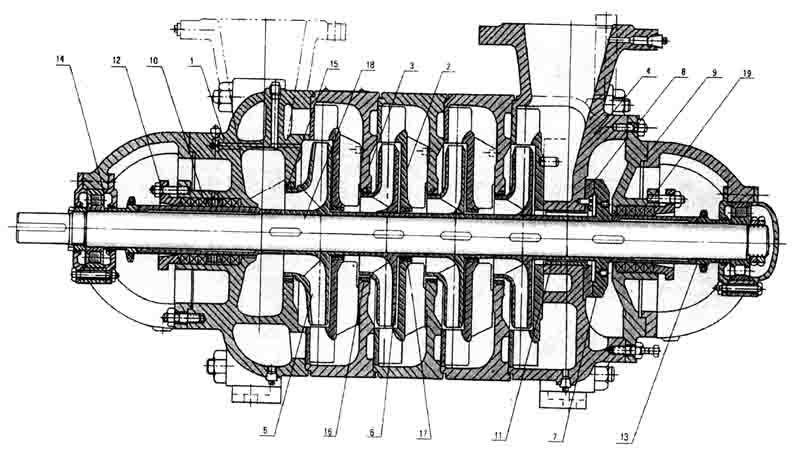

D、DF、DY型泵結構圖

1、進水段  2、導葉  3、中段4、出水段  5、首級葉輪  6、葉輪  7、平衡盤

8、平衡板    9、尾蓋    10、填料    11、平衡套    12、填料壓蓋    13、○型圈

14、軸承    15、首級密封環    16、密封環    17、導葉套    18、軸    19、軸套
