底座和基礎尺寸
|
ZN 24 259 型號 |
重
量 kg |
D1 |
G1 |
C |
D2 |
E1 |
E2 |
H1 |
A |
E |
H |
L |
口N |
地腳螺栓 DIN 259 |
|
2G |
30 |
800 |
270 |
65 |
130 |
540 |
70 |
320 |
50 |
920 |
470 |
160 |
70 |
M16×200 |
|
3G |
39 |
900 |
300 |
6S |
150 |
600 |
90 |
350 |
50 |
1020 |
500 |
160 |
70 |
M16×200 |
|
4G |
55 |
1000 |
340 |
80 |
170 |
660 |
110 |
400 |
60 |
1130 |
580 |
190 |
85
|
M20×250 |
|
5G |
75 |
1120 |
380 |
80 |
190 |
740 |
130 |
440 |
60 |
1250 |
620 |
190 |
85 |
M20×250 |
|
6G |
81
|
1250 |
430 |
80 |
205
|
840 |
135 |
490 |
60 |
1380 |
670 |
190 |
85 |
M20×250 |
|
7G |
120 |
1400 |
480 |
100 |
230 |
940 |
160 |
550 |
80 |
1540
|
750 |
240 |
100 |
M24×320 |
|
8G |
160 |
1600 |
530 |
100 |
270
|
1060 |
180 |
600 |
80 |
1740 |
800 |
240 |
100 |
M24×320 |
|
9G |
200 |
1800 |
600 |
100 |
300 |
1200 |
210 |
670 |
80 |
1940 |
870 |
240 |
100 |
M24×320 |
|
10G |
290 |
2000 |
750 |
120 |
330 |
1340 |
210 |
830 |
100 |
2140 |
1030 |
350 |
100 |
M30×400 |
連接接口
|
|
托
架 |
用 途 |
||||||
|
接口 |
P 02 85 |
P 03 s |
P 04 s |
P 05 s P 06 s |
P 08 s |
P 10 a0 |
P 12 s |
|
|
1M |
G 1／4 |
G 1／4 |
G 1／2 |
G 1／2 |
G 1／2 |
|
|
壓力表 |
|
3M |
G 1／4 |
G 1／4 |
G 1／2 |
G 1／2 |
G 1／2 |
|
|
壓力真空氧 |
|
6B |
G 1／4 |
G 3／8 |
G 1／2 |
G 1／2 |
G 1 |
|
|
放水 |
|
7B |
|
G 1／4 |
G 1／4 |
G 1／4 |
|
|
|
放水 |
|
7E／A |
G 1／4 |
G 1／4 |
G 1／4 |
G 1／2 |
G 1／2 |
|
|
冷卻液進出 |
|
7E．1／A．1 |
G 1／4 |
G 1／2 |
G 1／2 |
G 1／2 |
G 1／2 |
|
|
填料處冷卻液進出 |
|
7E．2／A．2 |
G 1／2 |
G 1／2 |
G 1／2 |
G 1／2 |
|
|
|
冷卻液進出 |
|
7E．3／A．3 |
|
G 1／2 |
G 1／2 |
G 1／2 |
G 3／4 |
|
|
冷卻液進出 |
|
7E．4／A．4 |
|
|
|
|
|
|
|
冷卻采進出 |
|
8^ |
R 1／2 |
R 1／2 |
R 1／2 |
R 1／2 |
R 1／2 |
|
|
泄漏孔 |
|
8B |
R 1 |
R 1 |
R 1 |
R 1 |
R 1 |
|
|
底座泄漏孔 |
|
13B |
G 1／4 |
G 1／4 |
G 114 |
G 1／4 |
G 1／4 |
|
|
放油 |
|
13D |
20φ |
20φ |
20φ |
20φ |
20φ |
|
|
放氣 |
|
24E／A |
G 1／4 |
G 1／4 |
G 1／4 |
G 1／4 |
G 1／4 |
|
|
內部冷卻液進出 |
|
638 |
R 1／4 |
R 1／4 |
R 1／4 |
R 1／4 |
R 1／4 |
|
|
油位器 |
|
|
|
|
|
|
|
|
|
|

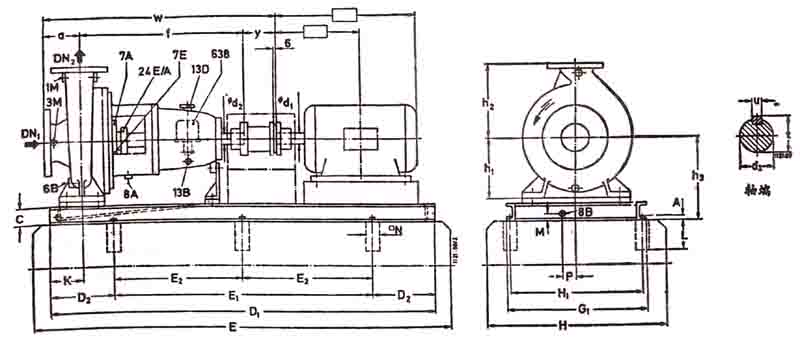

HPK—S型泵250—400至300-500型配用中間聯軸器的安裝圖和尺寸表
(底座尺寸按照工廠標準)
