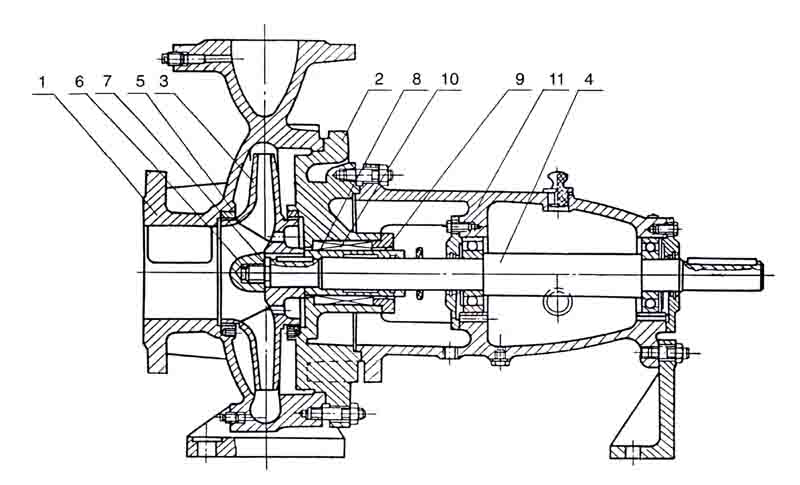

結構圖

    1．泵體  2．泵蓋  3．葉輪  4．軸  5．密封環  6．葉輪螺母  7．制動墊圈

8．軸套  9．(1s)填料壓蓋、(cIs)機械密封壓蓋    10．(Is)填料環、填料、(CIS)機械密封

11．懸架軸承部件

泵主要零件的材料

零件名稱	CIS	IS
泵  體	HT200	HT200
泵  蓋	HT200	HT200
葉  輪	ZCuZn16S14	HT200
軸	1Cr18Ni9Ti	45
軸承懸架	HT200	HT200
