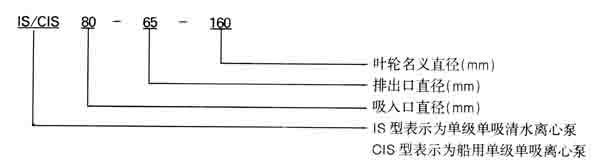

IS／CIS型泵系根據國際標準IS02858所規定的性能和尺寸設計的，主要由泵體、泵蓋、葉輪、軸、密封環、軸套、機械密封及懸架軸承部件等所組成(見結構圖)。
IS／CIS型泵的泵體和泵蓋的部分，是從葉輪背面處剖分的，即通常所說的后開門結構形式。其優點是檢修方便，檢修時不動泵體、吸入管路、排出管路和電動機，只需拆下加長聯軸器的中間聯接件，即可退出轉子部件進行檢修。
泵的殼體(即泵體和泵蓋)構成泵的工作室。葉輪、軸和滾動軸承等為泵的轉子，懸架軸承部件支承著泵的轉子部件，滾動軸承承受泵的徑向力和軸向力。
為了平衡泵的軸向力，大多數泵的葉輪前、后均設有密封環，并在葉輪后蓋板上設有平衡孔。由于有些泵的軸向力不大，葉輪背面未設密封環和平衡孔。
IS型泵的軸向密封是由填料壓蓋，填料環和填料等組成，以防止進氣或大量漏水。
CIS型泵的軸向密封采用機械密封，操作保養容易，泵的泄漏量也大大減少了。
泵的葉輪如有平衡孔，則裝軟填料的空腔與葉輪吸入口相通，若葉輪入口處液體處于真空狀態，則很容易沿著軸套表面進氣，故在填料腔內裝有填料環，通過軸蓋上的小孔，將泵室內壓力水引至填料環進行密封。泵的葉輪如沒有平衡孔，由于葉輪背面液體壓力大于大氣壓，因而不存在漏氣問題，故可不裝填料環。為避免軸磨損，在軸通過填料腔的部位裝有軸套保護。軸套與軸之間裝有O形密封圈，以防沿著配合表面進氣或漏水。
泵的傳動方式是通過加長彈性聯軸器與電動機聯結的。泵的旋轉方向，從驅動端看，為順時針方向旋轉。
|
