XBD-***/100-200W-***技術數據
|
型 號 |
流量Q (L/S) |
壓力P (MPa) |
轉速n (r/min) |
配用功率N (KW) |
效率л (%) |
必需汽蝕余量 (NPSH)r(m) |
重量 (kg) |
|
XBD3.2/100-200W-315 |
100 |
0.32 |
1480 |
55 |
80 |
4.5 |
810 |
|
XBD5/100-200W-400 |
100 |
0.5 |
1480 |
75 |
8l |
4.5 |
890 |

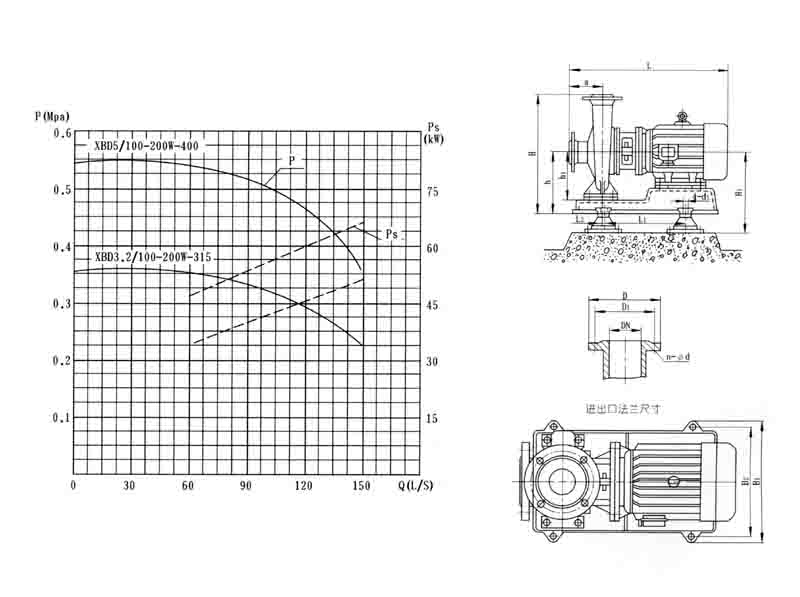

XBD-W型泵外形圖及其安裝尺寸表
|
泵型號 |
外型尺寸 |
安裝尺寸 |
進出口法蘭 |
隔振器 (墊) |
選用 基礎 |
||||||||||||
|
L |
H |
h1 |
a |
H1 |
h |
L1 |
L2 |
B1 |
B2 |
d1 |
DN |
D |
D1 |
n-φd |
規格 |
序號 |
|
|
XBD3.2/100-200W-315 |
1165 |
895 |
315 |
160 |
535 |
450 |
650 |
-5 |
730 |
670 |
φ28 |
φ200 |
φ340 |
φ295 |
12-φ22 |
JSD-210 |
8 |
|
XBD5/100-200W-400 |
1248 |
900 |
315 |
160 |
545 |
450 |
670 |
35 |
730 |
670 |
φ28 |
φ200 |
φ340 |
295 |
12-φ22 |
JSD-330 |
9 |
