XBD***/40-125W-***技術數據
|
型 號 |
流量Q (L/S) |
壓力P (MPa) |
轉速n (r/min) |
配用功率N (KW) |
效率л (%) |
必需汽蝕余量 (NPSH)r(m) |
重量 (kg) |
|
XBD3.2/40-125W-160 |
40 |
O.32 |
2900 |
22 |
75 |
4 |
255 |
|
XBD5/40-125W-200
|
40 |
O.5 |
2900 |
37 |
78 |
4 |
430 |
|
XBD8/40-125W-250 |
40 |
O.8 |
2900 |
55 |
77 |
4 |
600 |
|
XBD12.5/40-125W-315 |
40 |
1.25 |
2900 |
90 |
75 |
4 |
905 |

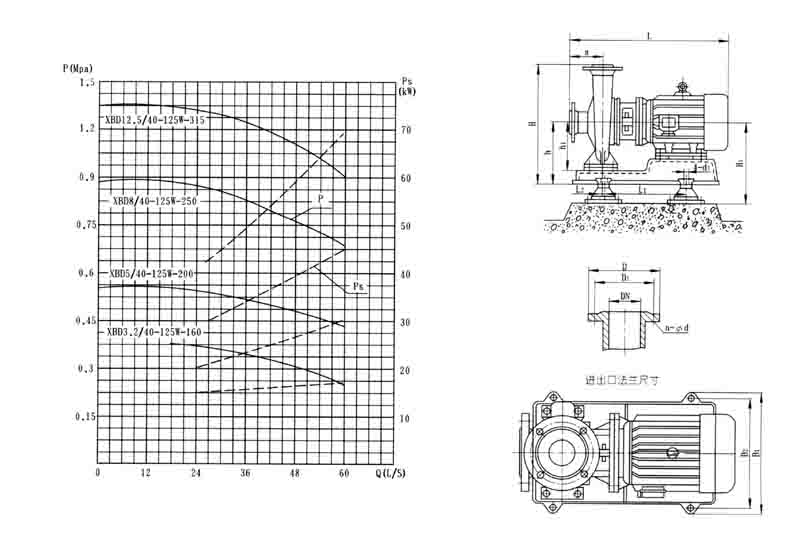

XBD-W型泵外形圖及其安裝尺寸表
|
泵型號 |
外型尺寸 |
安裝尺寸 |
進出口法蘭 |
隔振器 (墊) |
選用 基礎 |
||||||||||||
|
L |
H |
h1 |
a |
H1 |
h |
L1 |
L2 |
B1 |
B2 |
d1 |
DN |
D |
D1 |
n-φd |
規格 |
序號 |
|
|
XBD3.2/40-125W-160 |
922 |
590 |
180 |
125 |
365 |
290 |
380 |
55 |
550 |
490 |
φ24 |
φ125 |
φ250 |
φ210 |
8-φ18 |
JSD-85 |
3 |
|
XBD5/40-125W-200 |
1069 |
625 |
200 |
125 |
385 |
310 |
540 |
15 |
610 |
550 |
φ24 |
φ125 |
φ250 |
φ210 |
8-φ18 |
JSD-120 |
4 |
|
XBD8/40-125W-250 |
1144 |
700 |
225 |
140 |
455 |
370 |
600 |
50 |
660 |
600 |
φ24 |
φ125 |
φ250 |
φ210 |
8-φ18 |
JSD-150 |
6 |
|
XBD12.5/40-125W-315 |
1262 |
750 |
250 |
140 |
485 |
400 |
600 |
105 |
730 |
670 |
φ24 |
φ125 |
φ250 |
φ210 |
8-φ18 |
JSD-150 |
7 |
