XBD***/25-100W-***技術數據
|
型 號 |
流量Q (L/S) |
壓力P (MPa) |
轉速n (r/min) |
配用功率N (Kw) |
效率л (%) |
必需汽蝕余量 (NPSH)r(m) |
重量 (kg) |
|
XBD3.2/25-1OOW-160 |
25 |
0.32 |
2900 |
15 |
76 |
4.5 |
176 |
|
XBD5/25-100W-200 |
25 |
0.5 |
2900 |
22 |
75 |
4.5 |
235 |
|
XBD8/25-100W-250 |
25 |
0.8 |
2900 |
37 |
69 |
4.5 |
410 |
|
XBD12.5/25-100W-315 |
25 |
1.25 |
2900 |
75 |
67 |
3.5 |
710 |

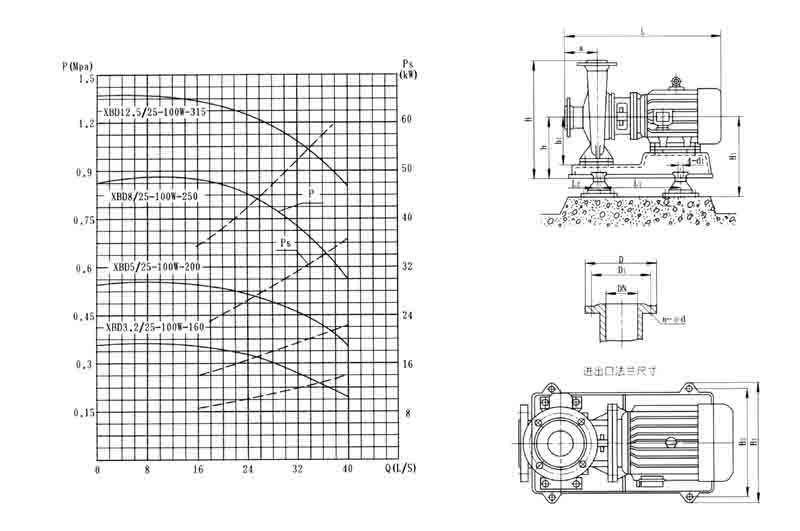

XBD-W型泵外形圖及其安裝尺寸表
|
泵型號 |
外型尺寸 |
安裝尺寸 |
進出口法蘭 |
隔振器 (墊) |
選用 基礎 |
||||||||||||
|
L |
H |
h1 |
a |
H1 |
h |
L1 |
L2 |
B1 |
B2 |
d1 |
DN |
D |
D1 |
n-φd |
規格 |
序號 |
|
|
XBD3.2/25-100W-160 |
822 |
500 |
160 |
100 |
325 |
250 |
315 |
72.5 |
460 |
420 |
φ18.5 |
φ100 |
φ220 |
φ180 |
8-φ18 |
JSD-85 |
2 |
|
XBD5/25-100W-200 |
922 |
540 |
180 |
100 |
365 |
290 |
380 |
62.5 |
550 |
490 |
φ24 |
φ100 |
φ220 |
φ180 |
8-φ18 |
JSD-85 |
3 |
|
XBD8/25-100W-250 |
1003 |
585 |
200 |
125 |
385 |
310 |
540 |
15 |
610 |
550 |
φ24 |
φ100 |
φ220 |
φ180 |
8-φ18 |
JSD-120 |
4 |
|
XBD12.5/25-100W-315 |
1212 |
715 |
225 |
125 |
475 |
400 |
600 |
10.5 |
730 |
670 |
φ28 |
φ100 |
φ220 |
φ180 |
8-φ18 |
JSD-120 |
7 |
