XBD***/10-80W-***技術數據
|
型 號 |
流量Q (L/S) |
壓力P (MPa) |
轉速n (r/min) |
配用功率N (Kw) |
效率л (%) |
必需汽蝕余量 (NPSH)r(m) |
重量 (kg) |
|
XBD3.2/10-80W-160 |
10 |
O.32 |
2900 |
7.5 |
71 |
3.5 |
97 |
|
XBD5/1O-80W-200 |
10 |
0.5 |
2900 |
15 |
68 |
3.5 |
158 |
|
XBD8/10-80W-250 |
10 |
0.8 |
2900 |
22 |
62 |
3.5 |
235 |
|
XBD12.5/10-80W-315 |
10 |
1.25 |
2900 |
37 |
55 |
3.5 |
350 |

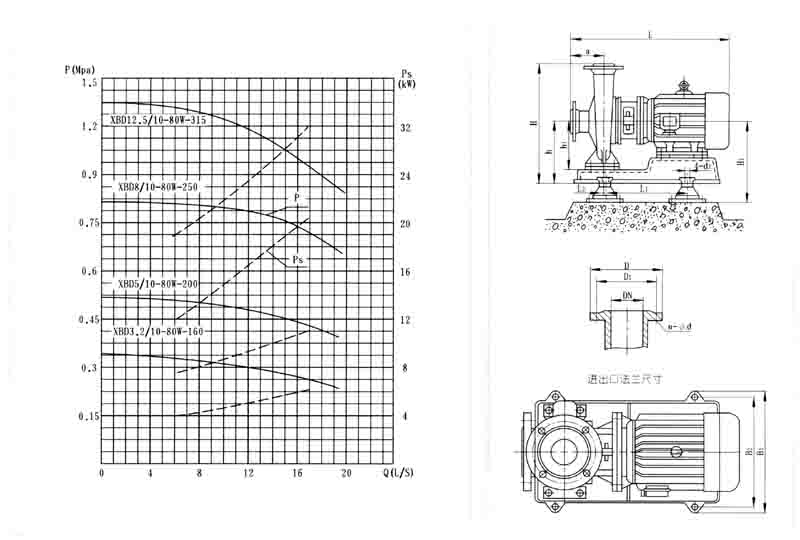

XBD-W型泵外形圖及其安裝尺寸表
|
泵型號 |
外型尺寸 |
安裝尺寸 |
進出口法蘭 |
隔振器 (墊) |
選用 基礎 |
||||||||||||
|
L |
H |
h1 |
a |
Hl |
h |
L1 |
L2 |
B1 |
B2 |
d1 |
DN |
D |
D1 |
n-φd |
規格 |
序號 |
|
|
XBD3.2/10-80W-160 |
652 |
435 |
160 |
100 |
255 |
235 |
320 |
-5 |
390 |
350 |
φ18.5 |
φ80 |
φ200 |
φ160 |
8-φ18 |
SD61-0.5 |
1 |
|
XBD5/10-80W-200 |
822 |
475 |
160 |
100 |
325 |
250 |
315 |
50 |
460 |
420 |
φ18.5 |
φ80 |
φ200 |
φ160 |
8-φ18 |
JSD-85 |
2 |
|
XBD8/10-80W-250 |
922 |
520 |
180 |
125 |
345 |
270 |
380 |
62.5 |
550 |
490 |
φ24 |
φ80 |
φ200 |
φ160 |
8-φ18 |
JSD-85 |
3 |
|
XBD12.5/1O-80W-315 |
998 |
625 |
225 |
125 |
410 |
335 |
540 |
12.5 |
610 |
550 |
φ24 |
φ80 |
φ200 |
φ160 |
8-φ18 |
JSD-85 |
4 |
